В месте пересечения проводов на один из них подматываются 1–2 слоя изоляционной ленты научастке длиной 25–30 мм.
Провода вместах пересечения с трубами вводятся в изоляционные трубки, и утапливаются ввырубленные в стене бороздки. Изоляционные трубки надеваются на провода и в местах их прохода через стены.
В местах изгиба (поворота) электропроводкиразделительное основание провода (перемычка) вырезается на длину 70–80 мм (рис. 8). Удобно это сделать ножницами, боковыми кусачками или ножом.

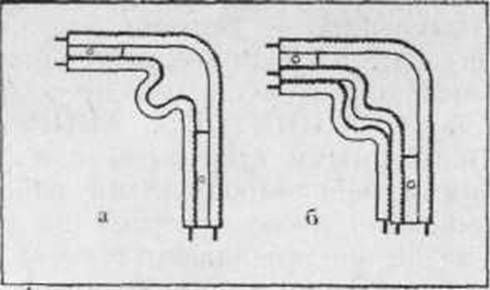

Рис. 8. Изгиб проводов: а – двухжильного; б – трехжильного
Концы провода, вводимые в ответвительные коробки или в коробки установочных устройств, откусываются с запасом в 65–75 мм, что обеспечит возможность повторного соединения жил и удобнойзамены розетки, выключателя.
В коробку провода вводятся так, чтобы вырезанный в нихучасток разделительного основания не выходил из коробки (см. рис. 3). Жилы проводов соединяются в коробках, оголенные концы жил изолируются липкой лентой, которая обматывается в несколько слоев внахлест без щелей для обеспечения надежной электрической изоляции и защиты жилы провода от окисления.
Изолированные концы проводов укладываются в коробках таким образом, чтобы они между собой не соприкасались. Концы проводов у ввода в коробку закрепляются на стене на расстоянии 50 мм от коробки. Коробка закрывается крышкой.
При открытой проводке выключатели и розетки защищенного исполнения устанавливают на прикрепленных к стене деревянных или пластмассовых подрозетниках диаметром на 8—10 мм больше устанавливаемого на нем устройства.
Технология прокладки электропроводки с защищенными проводами а кабелями практически не отличается от прокладки проводки с плоскими проводами.
