В результате этого железо разъедалось быстрее, а сталь медленнее, и на плоскостях образовывался рельефный узор, для неискушенного потребителя идентичный булатному. Эстетическая направленность, выраженная в необычайном узоре клинка, главенствовала над его качеством. И только гораздо позже мастера, изготовлявшие дамаск, смогли совместить «приятное с полезным», опытным путем найдя такие технологии, следуя которым изделия из Дамаска не так заметно проигрывали настоящему булату в качестве, будучи на уровне лучших европейских литых сталей. Но это тема отдельной статьи.

Здесь же следует подчеркнуть, что «японский дамаск» — многократная проковка заготовки — преследовала другую цель. Во-первых, проковывался один и тот же брикет стали. Он вытягивался, надрубался вдоль и складывался пополам, опять свариваясь, надрубался поперек, складывался… и так до 15 раз (но не больше). При 15-кратном проковывании образуется более 32 тысяч слоев металла, становящегося практически однородным, т. к. каждый слой достигает почти молекулярной толщины. С помощью этой операции достигается выравнивание химических и механических характеристик стального пакета, и поковка может противостоять более мощным механическим нагрузкам, т. к. из теории сопротивления материалов известно, что многослойный брус гораздо прочнее монолитного.

Для изготовления одного клинка кузнец изготавливал по подобной технологии несколько полос с различным содержанием углерода, которое задавалось сортировкой исходных осколков стали.

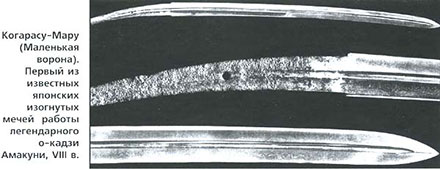

Полученный таким способом образец бесполезно травить кислотой, ведь по сути это один кусок стали, и разъедается он по всей поверхности с одинаковой скоростью.
