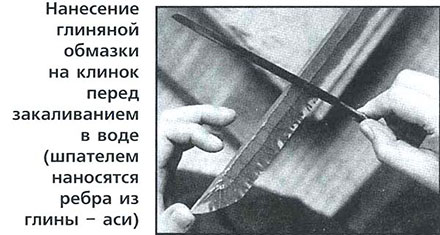

Суть этого процесса состоит в том, что толщиной слоя глины, нанесенного на клинок, регулируют скорость теплоотдачи при термообработке и контролируют весь процесс, закаливая различные участки клинка в разных режимах в течении того короткого промежутка времени, пока идет резкое остывание оружия в охлаждающей жидкости. Очень тонкий слой глины на лезвии позволяет закалить его с максимальной твердостью (50–65 ед. Роквелла). В тоже время остальные участки получаются более мягкими, но зато способными противостоять ударным нагрузкам. После нанесения слоев глины по всей длине клинка, на него в районе стыка лезвия с голоменью клинка (линия Хамон), на тонкий первоначальный слой подсохшей глины ребром шпателя наносят тонкие поперечные ребра из глины (аси-ножки). Смысл этого действа в том, что под нитеобразными утолщениями на тонком участке глины клинок закаливается в ином режиме, он менее твердый. В результате нарушается монолитность внутренней структуры закаленного металла. Практически это означает, что от выкрошившегося в процессе эксплуатации участка клинка трещины не идут дальше, «обрываются». Это продлевает жизнь клинку с боевыми дефектами, оставляя его таким же надежным, как и раньше.

После очистки закаленного клинка от остатков глины его предварительно шлифуют достаточно грубым камнем, чтобы, осмотрев в белом виде, убедиться в отсутствии видимых дефектов. Если закаливание прошло удачно и явных дефектов нет, кадзи гравирует на хвостовике, оставшемся мягким, свое имя, название местности или что-то иное, что подсказывает его сердце и что поможет впоследствии потомкам идентифицировать клинок его работы. Кстати, великие мастера вообще не подписывали свои изделия, считая, что и так ясно, кто сотворил это рукотворное чудо! На риторический вопрос о том, какой временной промежуток нужен, чтобы отковать классический японский меч (нихон-то), соблюдая все технологии — ответ прост.
