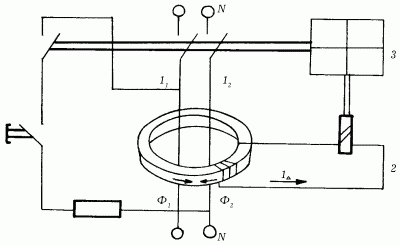

Рис. 17. Структура устройства защитного отключения: 1 – дифференциальный трансформатор тока; 2 – пороговый элемент; 3 – исполнительный механизм.

В устройстве последовательно соединены дифференциальный трансформатор тока, пороговый элемент на чувствительном магнитоэлектрическом реле и исполнительный механизм – сильноточная контактная группа на пружинном проводе. При нормальной работе электропроводки и электроприборов, подключенных к сети, рабочий ток, протекая в прямом и обратном проводниках первичной обмотки дифференциального трансформатора, наводит в его магнитопроводе противоположно направленные, но равные по величине магнитные потоки (Ф1 и Ф2), которые компенсируют друг друга; поэтому во вторичной обмотке трансформатора ток равен 0 и пороговый элемент не срабатывает.

В случае короткого замыкания (или утечки тока в землю, или при прикосновении человека к оголенному проводу и другим токоведущим деталям проводки или приборов) баланс магнитных потоков нарушается, во вторичной обмотке трансформатора появляется ток и магнитоэлектрическое реле порогового элемента мгновенно реагирует воздействием на исполнительный механизм, который, действуя по принципу расцепителя, обесточивает защищаемую цепь.

Может показаться, что УЗО фактически дублирует предохранители с плавкими вставками или автоматические выключатели, ведь они выполняют ту же функцию защиты электропроводки при коротком замыкании или перегрузке сети. Но это не совсем так: преимуществом УЗО перед обычными предохранителями является то, что оно, помимо защиты электропроводки от возможного возгорания и выхода из строя электроприборов, защищает и человека, сводя риск его поражения электрическим током к минимуму.

Если принято решение включить в цепь электропроводки своего жилища устройство защитного отключения, то следует помнить, что различают два типа таких устройств: электронные – зависимые от напряжения питания и электромеханические – не зависимые от напряжения питания.
