Рис. 5. Понижающий трансформатор (схема).

– в момент приближения разомкнутой стороны магнитопровода к точке короткого замыкания в головных телефонах появляется звуковой сигнал. За местом короткого замыкания магнитное поле проводов отсутствует, и поэтому сигнал исчезает.

Если по каким-либо причинам собрать вышеописанный прибор не представляется возможным, предлагаем схему еще одного прибора для определения трассы скрытой проводки бесконтактным способом – сигнализатора напряжения. В его основу заложен принцип реакции на электрическую составляющую электромагнитного поля. Причем сигнализатор напряжения позволяет определить трассу проводки даже в том случае, если она обесточена.

Структура сигнализатора напряжения (рис. 6): антенна – электрометрический усилитель – блок дискриминатора и расширения импульсов – блок звуковой сигнализации – блок контроля исправности прибора.

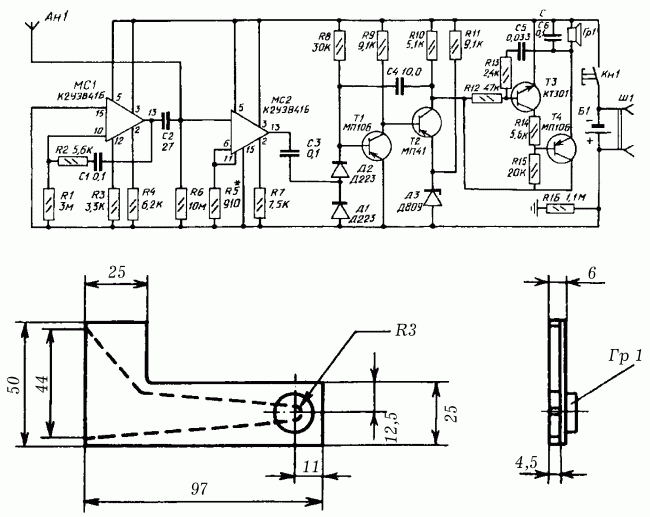

Рис. 6. Схемы сигнализатора напряжения и камеры акустического резонатора: а – принципиальная схема бесконтактного сигнализатора напряжения; б – конструкция камеры акустического резонатора с прикрепленным к ней капсюлем Гр1.

Питание сигнализатора напряжения осуществляют от аккумулятора напряжением 9 В; потребляемый ток в режиме индикации – 15 мА, при отсутствии сигнала – 5 мА. Масса прибора – 250 г; размеры – 10 x 5 x 3 мм.

В основе электрометрического усилителя использована интегральная микросхема МС2 – повторитель напряжения с полевым транзистором на входе. Его чувствительность зависит от сопротивления R6, при необходимости ее можно регулировать в небольших пределах резистором R5 (при недостаточной чувствительности сопротивление резистора R5 уменьшают, при слишком большой – увеличивают).
