Для такой ракеты требовался новый мощный двигатель, и за его разработку взялся талантливый конструктор Вальтер Тиль. Он не только сумел улучшить конструкцию, предложенную Риделем, но и добился полного и равномерного сгорания топлива, использовав специальные центробежные форсунки.


Схема баллистической ракеты «А-4^-2» (рисунок А. Шлядинского): 1 – наконечник с головным взрывателем; 2 – боевая часть;

3 – приборный отсек; 4 – приборы системы управления; 5 – бак горючего; 6 – топливный отсек; 7 – бак окислителя; 8 – тоннель трубопровода горючего; 9 – хвостовой отсек; 10 – рама ракетного двигателя; 11 – бак перекиси водорода; 12 – турбонасосный агрегат; 13 – камера сгорания и сопло; 14 – стабилизаторы; 15 – газовые рули; 16 – воздушные рули


В двигателе «А-4» были применены и другие технологические новшества: пленочное охлаждение, сварные стенки камеры сгорания.

Ракета «А-4» имела общую длину 14,3 м и стартовый вес 12,7 т и состояла из четырех отсеков. Носовая часть представляла собой боевую головку массой 1 т. Ниже находился приборный отсек, в котором наряду с аппаратурой помещались стальные цилиндры со сжатым азотом, используемым для повышения давления (вытеснения) в баке с горючим. Ниже приборного располагался топливный отсек – самая объемистая и тяжелая часть ракеты. Бак с этиловым спиртом располагался в верхней части этого отсека. Из него через центр бака с кислородом проходил трубопровод, подававший горючее в камеру сгорания. Самой важной новинкой в «А-4» по сравнению с другими ракетами было наличие турбонасосного агрегата для подачи компонентов топлива к форсункам двигателя.

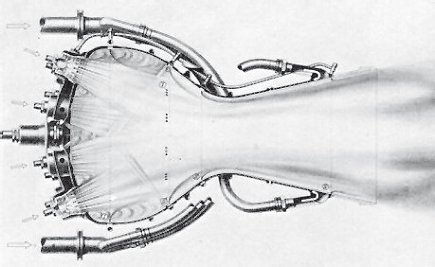

Принцип работы двигателя «Овен» ракеты «А-4»
