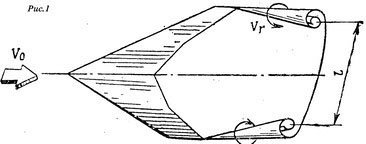

Наиболее заметное воздействие на окружающую среду оказывают концевые вихри, образованные крылом. Модель спутного следа (РисЛ) может быть изображена в виде листа, концы которого подвергаются скручиванию, создавая вихри. Скручивание объясняется разницей давлений на нижней и верхней поверхностях крыла. В результате перетекания воздуха из области повышенного давления на нижней поверхности крыла в область пониженного

Рис.3

давления на верхней поверхности, через его конец, образуются мощные вихри. Чем больше перепад давления и, следовательно, подъемная сила, с которой поток действует на крыло, тем больше интенсивность концевых вихрей. Окружные скорости в вихревом следе диаметром 8-15 м могут достигать 150 км/ч. На рис. 2 и 3 показан процесс образования концевого вихря (скручивание потока) на крыле истребителей Мираж 2000 и F-16C, летящих с большим углом атаки. Визуализация концевого вихря осуществлялась с помощью трассера-генератора дымного следа. Возмущения атмосферы, вызванные воздействием вихревого следа, существуют длительное время, постепенно затухая, снижая окружную скорость движения. На рис. 4 показан характер изменения окружной скорости воздуха в вихре в зависимости от времени его существования. Вихри ощутимой интенсивности могут существовать в течение более 2,0 мин после пролета самолета. Этот вихрь может оказать сильное воздействие на режим полета самолета, попавшего в эту возмущенную область атмосферы. В результате взаимодействия между собой вихри постепенно опускаются и расходятся.

Рис.5
