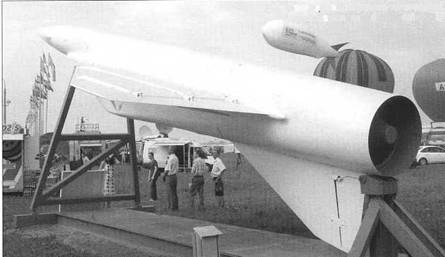

Макет крылатой ракеты «Метеорит», представленный на МАКС-2007

Самоходная пусковая установка комплекса Club-M

В отличие от «Метеорита», самоходная пусковая установка комплекса Club-M, показанная екатеринбургским ОКБ «Новатор», расположилась на периферии экспозиции. Общая компоновка пусковой установки близка к реализованной в комплексе «Искандер» – четырехосное шасси Минского завода колесных тягачей с раздвигающейся крышей, с кузовом, разделенным продольной перегородкой на два отделения. В каждом отделении находится блок с двумя пусковыми стаканами с крылатыми ракетами, поднимающийся для старта в вертикальное положение. При необходимости на пусковой установке можно разместить шесть ракет в контейнерах.

Пуск ракет производится при помощи порохового аккумулятора давления. Судя по всему, наземный комплекс максимально унифицирован с вариантом комплекса Club-S для надводных кораблей. Так же, как и в нем, используются три типа ракет:

– ЗМ-54КЭ1 с дальностью до 275 км с размещением аппаратуры самонаведения и боевой части массой 400 кг на маршевой ступени;

– ЗМ-54КЭ с дальностью до 220 км с размещением аппаратуры самонаведения и боевой части массой 200 кг на сверхзвуковой боевой ступени, выполненной по аэродинамической схеме с несущим корпусом, отделяющейся от дозвуковой маршевой ступени на удалении 20 км от цели и атакующей на скорости 1000 м/с на высоте 10- 20 м.

– ЗМ-14КЭ1 с дальностью до 275 км с размещением аппаратуры и боевой части массой 450 кг на маршевой ступени, с применением автономной системы управления с коррекцией по системе спутниковой навигации, а при стрельбе по радиоконтрастным целям – также и активной радиолокационной ГСН. Подрыв боевой части может осуществляться как контактно, так и в воздухе.
