Вопрос 12. Каковы должны быть значения испытательного напряжения для обмоток статоров синхронных генераторов и компенсаторов?
Ответ. Должны быть равными значениям, приведенным в табл. 1.8.2.
Таблица 1.8.2
Испытательное выпрямленное напряжение для обмоток статоров синхронных генераторов и компенсаторов
Испытательное выпрямленное напряжение для генераторов типа ФГВ-200 и ФГВ-300 соответственно принимается 40 и 50 кВ.
Для турбогенераторов ФВМ-500 (Uном = 36,75 кВ) испытательное напряжение – 75 кВ (п. 3).
Вопрос 13. Каков должен быть объем измерений токов утечки для построения кривых зависимости их от напряжения?
Ответ. Такие измерения должны производиться не менее чем при пяти значениях выпрямленного напряжения – от 0,2 Uном до Uном равными ступенями. На каждой ступени напряжение выдерживается в течение 1 мин. При этом фиксируются токи утечки через 15 и 60 с (п. 3).
Вопрос 14. Каковы должны быть нормы испытаний для обмоток синхронных генераторов и компенсаторов?
Ответ. Испытание проводится по нормам, приведенным в табл. 1.8.3 (п. 4).

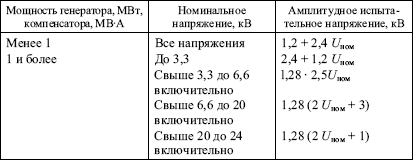

Таблица 1.8.3
Испытательное напряжение промышленной частоты для обмоток синхронных генераторов и компенсаторов
* Для концевых выводов, испытанных на заводе вместе с изоляцией обмотки статора.
