Осознав, что эти операции в системе бесполезны, необходимо заявить, что выпрямление переменного тока генератора и изменение направления тока в двигателе должны быть исключены, чтобы вызвать вращение двигателя, необходимо обеспечить поступательное смещение полюсов одного из его элементов.

И тогда сам по себе встает вопрос: Как этого добиться при помощи прямого действия переменного тока? Далее я расскажу, как мы пришли к такому эезультату.

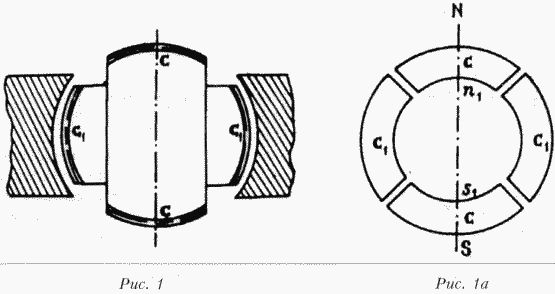

В первом эксперименте барабан якоря состоял из двух пар катушек, расположенных друг к другу под прямым углом, а концы этих обмоток соединялись с двумя парами изолированных контактных колец как обычно. Кольцо изготовлено из тонких изолированных пластин листовой стали, на которое намотаны четыре катушки, каждые две противоположные катушки соединены последовательно, чтобы создать свободные полюсы на диаметрально противоположных сторонах кольца. Свободные концы катушек соединены с контактными кольцами ротора генератора так, чтобы образовать две независимые цепи, как показано на рисунке 9. Теперь понятно, для чего были предприняты такие действия, и я перехожу к диаграммам, то есть рисункам с 1 по 8а. При вращении ротора в генераторе с независимым возбуждением в катушках СС возникает ток, изменяющийся по величине и направлению в соответствии с хорошо известным законом. В положении, показанном на рисунке 1, ток в обмотке С равен нулю, в то время как катушка С пересечена максимальным магнитным потоком и подключения могут быть такими, что кольцо статора будет намагничено катушками C_tC_f так, как это обозначено символами NS на рисунке 1а. Эффект намагничивания от катушек СС равен нулю, так как эти катушки включены в цепь катушки С.

На рисунке 2 обмотки якоря показаны повернутыми на одну восьмую оборота.
